BIOS

こんにちは!今回はCF-W9のBIOSを改造して、SATAⅡに対応させてみようと思います!
このブログ恒例ですが、BIOSをイジルという大変リスクのある作業ですので、
自己責任でお願いいたします!

参考をさせていただいたのは、ちょっと古いPanasonic Let'snote再利用 Part.4です

用意するもの


<ハードウエア>
  • Let's note本体(今回はCF-W9)

<ソフトウエア>
  • AMI AFU For Aptio 4
  • MMTool 4.50.0.23
  • UEFITool_0.26.0_win32
  • HxD(他のバイナリエディターをお使いの方は不要)
  • AMIBCP 4.53.0050
さっそく始めてみます!

STEP1:BIOSをバックアップする

AMI AFU For Aptio 4を使ってバックアップを取ります
Windows環境下でバックアップを行う際は、afuwinの中の物を使ってください
コメント 2019-03-21 172132
32と64というフォルダがあるので、環境にあった方を開き
zipファイルを解凍後、AFUWINGUIx64.EXE or AFUWINGUI.EXEを実行してください
コメント 2019-03-21 170608

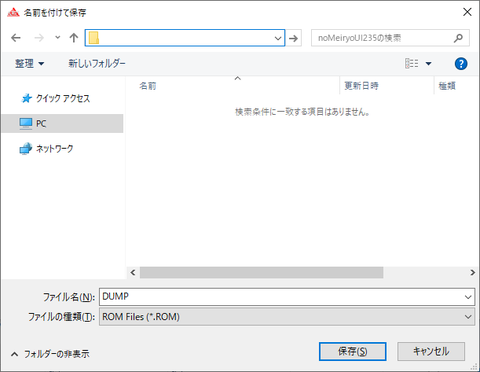

[OPEN]ボタンを押すと保存ダイアログがでるので、
AFU01
わかりやすい場所にわかりやすい名前で保存しましょう。
バックアップが完了したら、次は加工に移ります。
AFU03

STEP2:UEFIToolで抽出をする

UEFIToolを開き、バックアップしたBIOSを開きます
UEFITool01
「Ctrl+F」で検索画面を出し

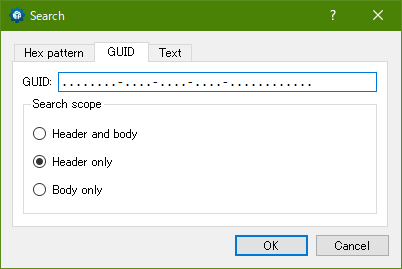

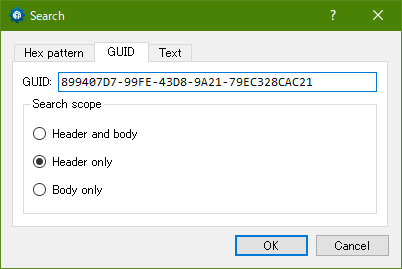

「GUID」タブをクリックして
UEFITool02
「899407D7-99FE-43D8-9A21-79EC328CAC21」と入力後
UEFITool03
「OK」を押します
UEFITool04

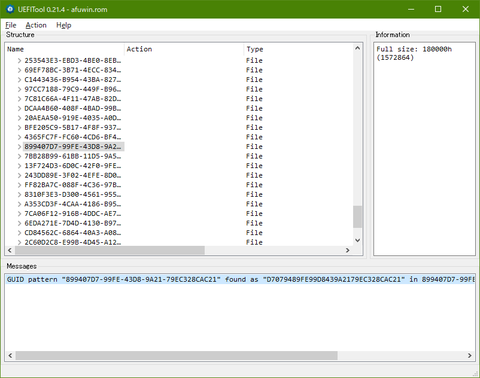

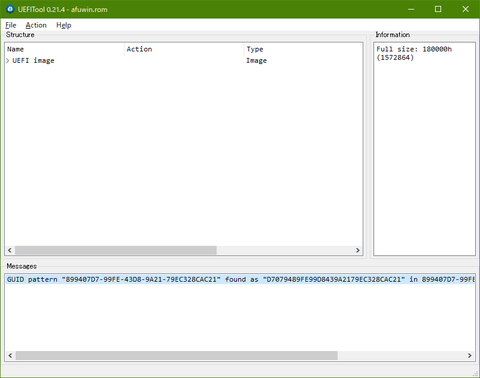

画面下部のMessageに表示された検索結果をダブルクリックして開いてみましょう
UEFITool05
「899407D7-99FE-43D8-9A21-79EC328CAC21」を展開すると
「Commpressed section」が出てきますので
UEFITool06
「Commpressed section」が出てくるので

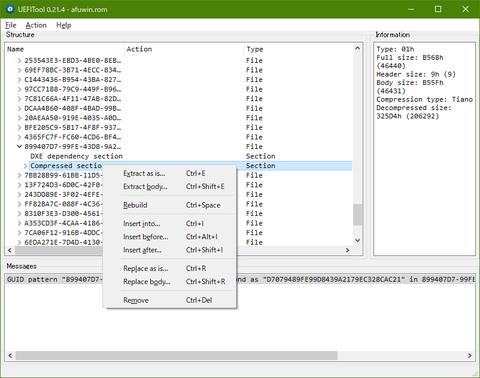

「Commpressed section」の上で右クリック
「Extract body… Ctrl+Shift+E」を選択
UEFITool07

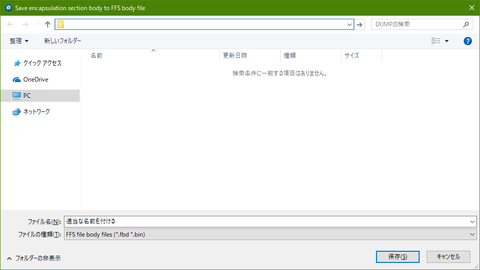

適当な名前を付けて保存をします
UEFITool08

UEFIToolは後に使うので開いておきましょう

STEP3:バイナリを書き替える

※普段お使いのバイナリエディターでも可能です

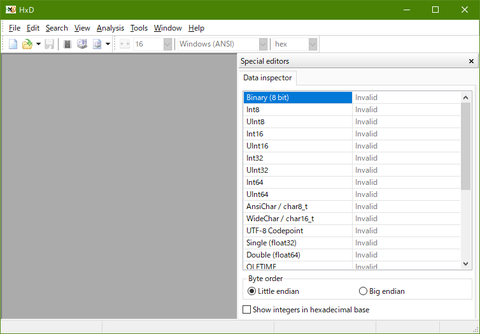

HxDを開き
先ほど抽出したファイルを開きます。
HxD01

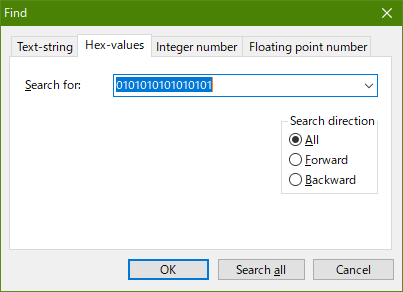

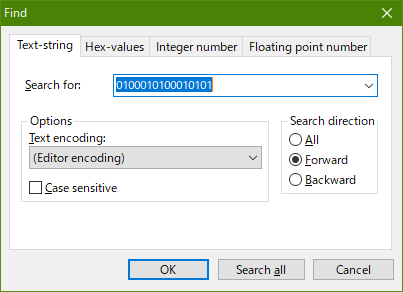

「Ctrl+F」で検索ウインドウを表示させ
「0100010100010101」と入力
HxD03
「Hex-values」タブをクリックし、Search directionグループの
3つのラジオボタンの内「All」を有効化させます。
OKボタンを押すと検索ができます
  HxD04

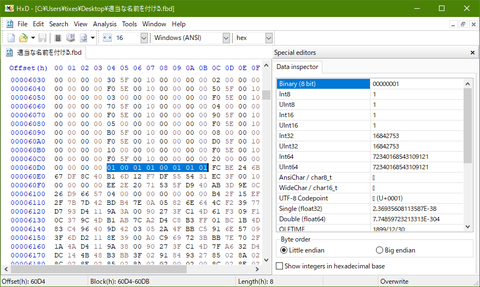

検索箇所が選択されています。
HxD05
一か所しかないことを確認するため、 「F3」キーを押します。
以下の画面が出れば大丈夫です
HxD06

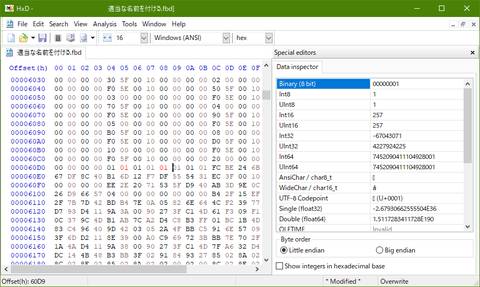

0100010100010101から0101010101010101に書き換えます
(全部01にする)
保存をします。(フロッピーボタンを押します)
HxD07

STEP4:UEFIToolに書き戻す

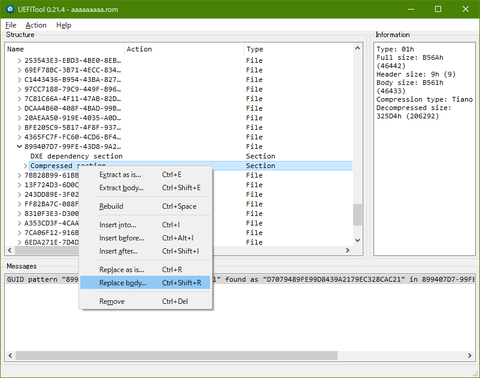

先ほどの「899407D7-99FE-43D8-9A21-79EC328CAC21」の中の
「Commpressed section」で右クリックをして、
「Replace body... Ctrl+Shift+R」を選択します
UEFITool11

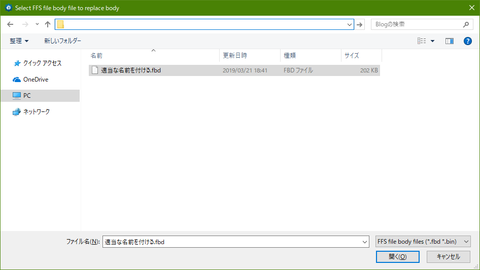

STEP3で作ったファイルを選択します。
UEFITool12
うまくいくと、
「Commpressed section」Remove
「Commpressed section」Replace
という行が生成されます。
UEFITool09

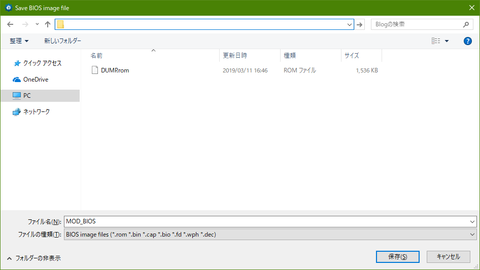

「File」からSave image file…を選択して
UEFITool10
わかりやすい名前で保存しましょう
※BIOSの改変はここまで完了です!
以下の作業は確認になります
UEFITool13
保存が終わると以下のアラートが出るので、
(開きなおすかの確認画面)
「Yes」をクリックします
UEFITool14
正しく開けたら、Ctrl+Fで検索画面を出し
UEFITool15
「899407D7-99FE-43D8-9A21-79EC328CAC21」で検索をして
UEFITool04
899407D7-99FE-43D8-9A21-79EC328CAC21が一か所だけという事を確認しましょう。
一つだけという確認が取れたらSTEP4をおわります!
UEFITool05

STEP5:BCPでの確認作業

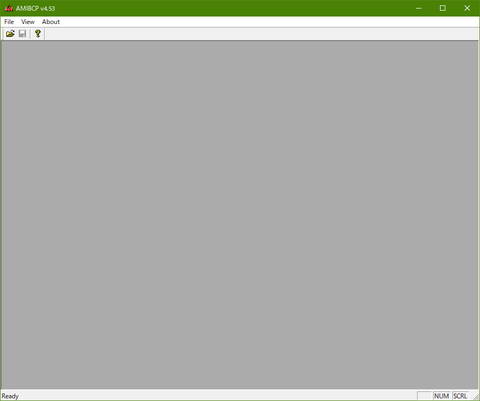

AMIBCPを開きます
BCP
フォルダマークをクリックして

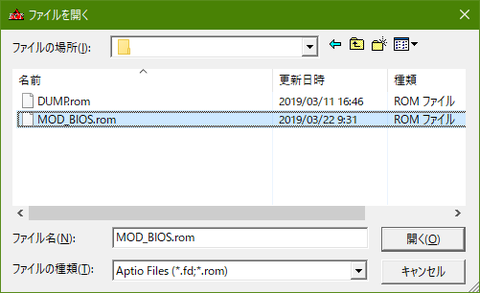

STEP4で作ったBIOSファイルを開きます。
BCP01
STEP4の改造したBIOSを開く
BCP02
きちんと開くことができたらOKです!
BCP03

STEP6:BIOSを書き込む

コメント 2019-03-21 170608
AUFWINGUIを開きます
OPENをクリックして改造したBIOSを開きます
AFU01

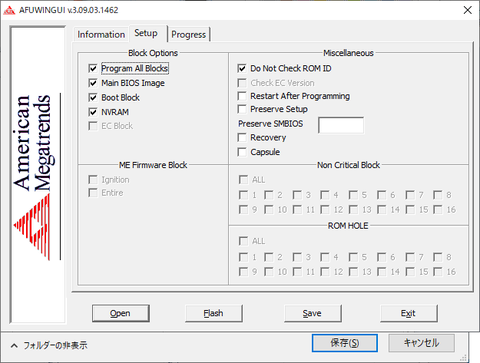

Setupタブを開き、Miscellaneousグループの「Do Not Check ROM ID」に☑をいれます。
Block OptionsグループのProgram All Blocksに☑を入れ
充電がしっかりされている事。
AC電源が接続されている事を確認
して「Flash」をクリックします。
AFU05
Flash中は、マウス操作も不能になります

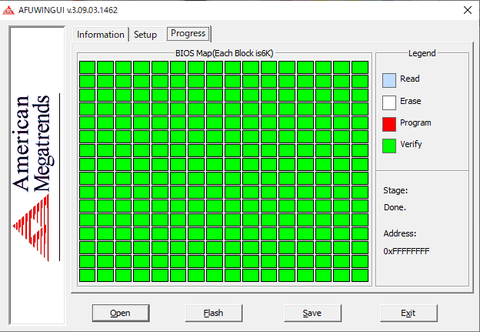

Verifyが終わって正しく書き込めたらBIOS画面を開いてみましょう
AFU06

STEP7:BIOSを開き

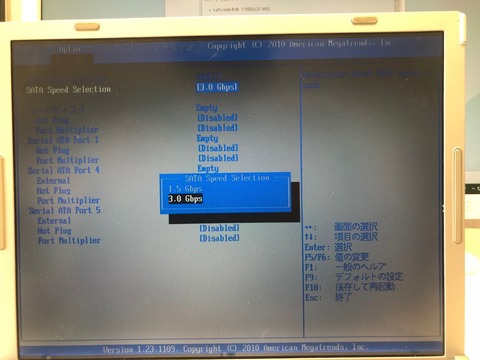

デバッグタブを開き SATA Speed Selectionを選択
[1.5 Gbps]から[3.0Gbps]に変更して
F10を押し再起動します。
IMG_4153

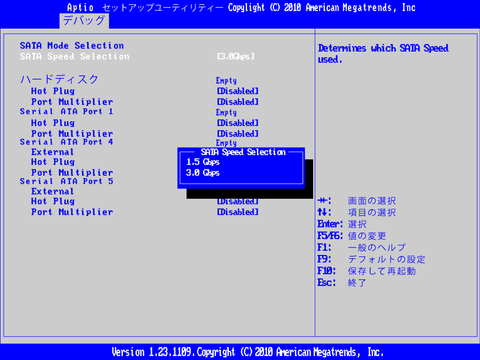

見ずらいので、加工しました
BIOS-SATA2

以上の操作で、SATAⅡになったはずです。
大変長い記事になってしまいましたが、
最後までお読みいただいてありがとうございました!
ではっ!
