以前、オープンソースのソフトウエアの「CrankShaft」と、Raspberry Piを使って、
Android Autoが実行できる「Display Audio」の作り方を記事にしてみましたが、

今回はシェアウエアである「OpenAuto Pro」とRaspberry Piを使ってAndroid Autoが実行できる、
「多機能」Display Audioを作る記事を書いてみたいと思います。

用意するもの(最小構成)


有ると便利なもの(システムアップデート)

  • 温度計(DS18B20
  • 照度計(TSL2561)
  • RTC(DS1307)
  • 外部GPS(GR-7BN)
※1 上記は必須ではありません。
※2 外部GPSについては無くても動きます。
その場合はスマートフォンのGPSのみを使っての測位となりますので、
お持ちのスマートフォンによっては外部GPSを用意すると正確な現在地の把握ができるかと思います。
自分の場合も外部GPSを利用することによって、2DINカーナビ(RA03D)と差がほぼないくらいになりましたのでおススメです!

今回の記事で用意したもの

作り方

1.OpenAuto ProをSDカードに焼く

今回はEtcherを使ってみました
OpenAutoProを購入した時のメールに記載されたダウンロードURLを開き
OpenAutoProのイメージファイルを用意します。
適当な場所にzipデータを展開して
用意したSDカードに書き込みます。

Etcherを開きます
003

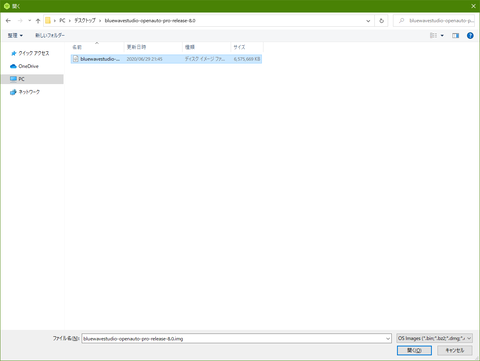

展開したファイルを開きます
004

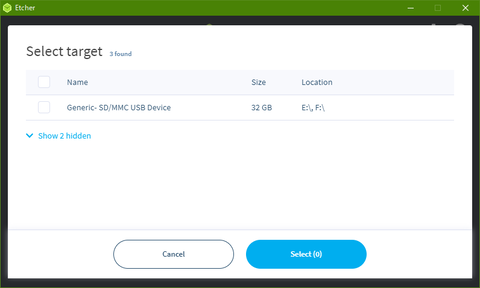

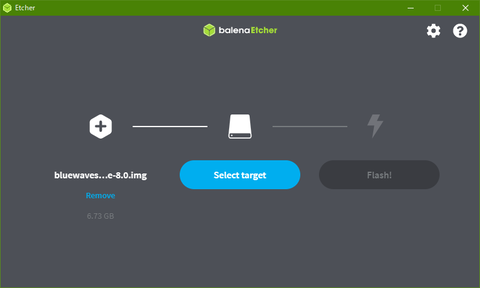

SDカードを選択します。
005

SDカードはフォーマットされます。
間違えたディスクを選択しないように気を付けてください
006

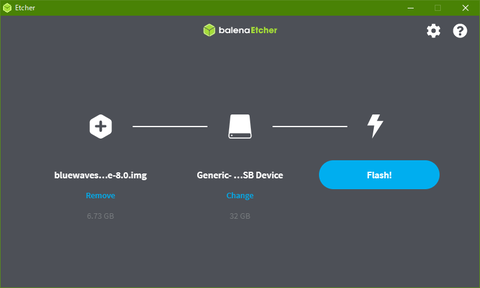

各選択が終わったら「Flash!」をクリックします
(UACが表示されたら「はい」をクリックしてください。
007

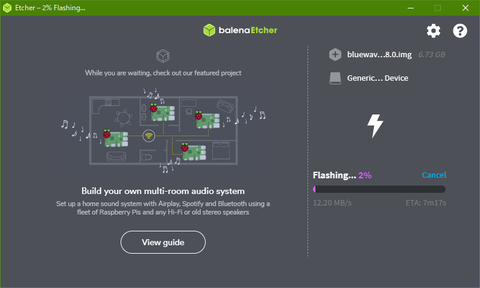

しばらく待ちます。
008

009

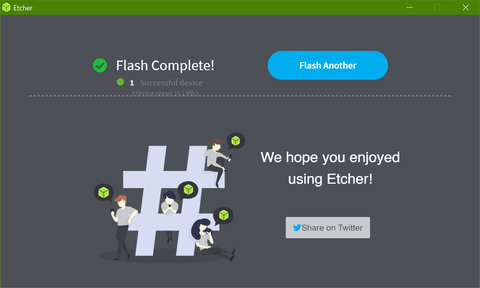

焼きあがったら、SDカードを一旦取り外しもう一回取り付けます。
(Etherを利用するとアンマウントされてしまいますので、
一回PCから取り外してもう一回取り付けましょう。)

Config.txtを改変する

Windowsの場合「Boot」パーティションだけ読み書きができるはずですので

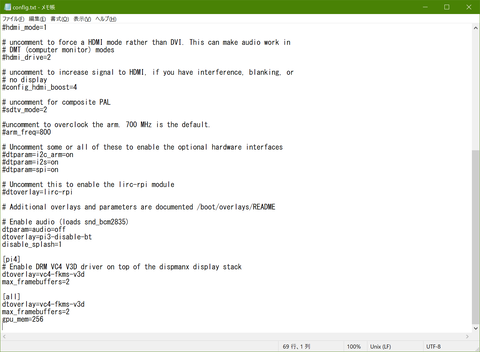

Bootパーティション直下のConfig.txtに数行追記します。
※ここでは、購入した液晶パネルに合わせ、設定を書き込んでいきます。
フォトパネル03の液晶パネルの解像度は800*480です。

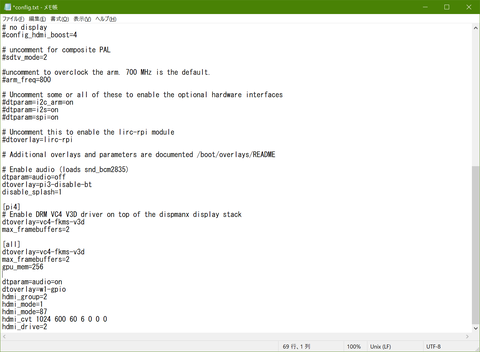

/boot/config.txt(末尾に記入する)
dtoverlay=w1-gpio
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0
hdmi_drive=2
001

002

追記し終わったらPCから取り外し Raspberry Piに挿入しましょう。

初期設定を行う

初回起動には少し時間が掛かります。

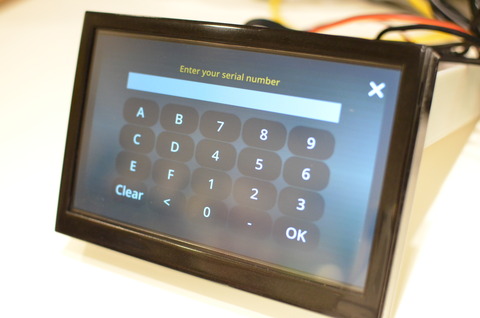

起動したらメールに記載の「ライセンスキー」を入力します。(初回のみ)
DSC_8515

そうするとメイン画面が立ち上がります。

※適宜読み飛ばしてください。

右ハンドルに設定する

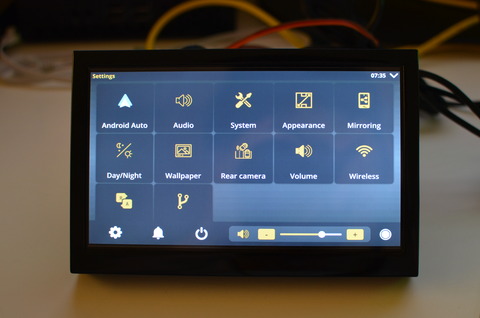

画面左下ギアのボタンをタップします。
DSC_8535

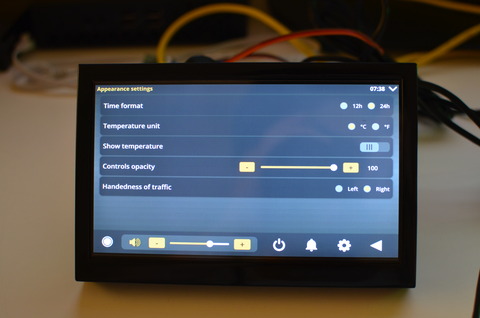

「Appearance」をタップ
DSC_8552

「Handedness of traffic」を「Right」にチェックを入れます。
これで、設定は完了です。
Android Autoの画面で、ホームボタンと音声認識ボタンが入れ替わっているはずです。
DSC_8559

タイムゾーンを設定する

スマートフォンの機種に依ってはタイムゾーンがスマートフォンの設定と異なると、
エラーにより、Android Autoが実行できない場合があります。
画面下部の電源ボタンをタップします。
DSC_8535

Exitをタップします。
DSC_8536

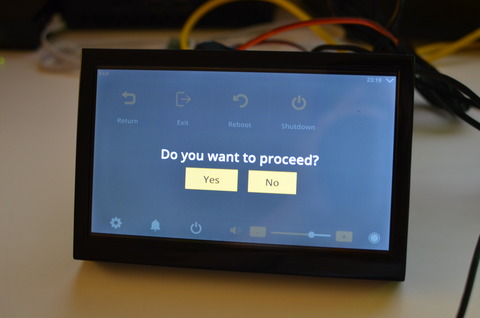

YESをタップ
DSC_8538

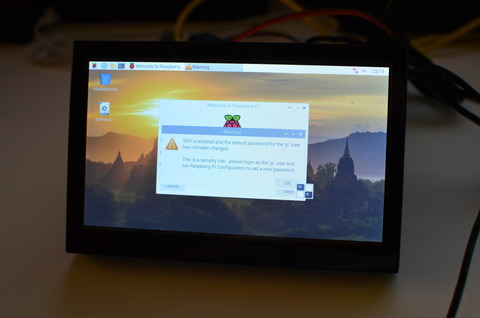

DeskTopが表示された
DSC_8539

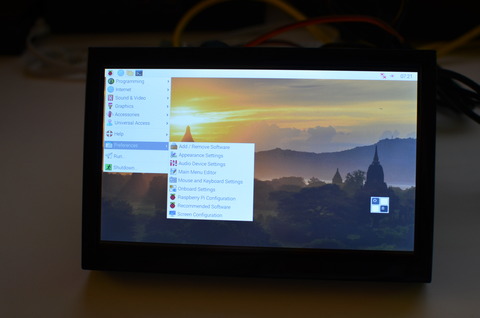

Raspberryのボタンを押し、「Preferences」をタップ「Raspberry Pi Configuration」をタップします。
DSC_8545

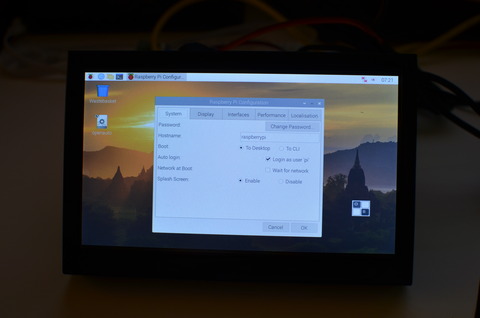

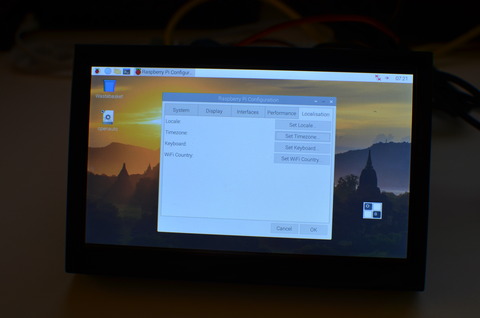

Raspberry Pi Configurationが開いたら、「Localstation」タブをタップ
DSC_8547

TimeZoneの項目右、Set Timezoneをタップ
DSC_8548

お住まいの地域に合わせます
DSC_8550

気温を表示する(DS18B20)

※SSH接続が可能であればSSH経由で行った方が早いと思いますが、
車内で行われる事を想定して、今回はGUIで設定していきます。
夏場の車内で作業される際は、熱中症にお気を付けください。

DS18B20を付けます。

画面下部、電源ボタンをタップします。
DSC_8535

Exitをタップします。
DSC_8536

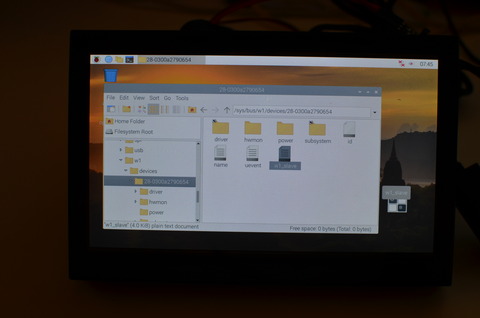

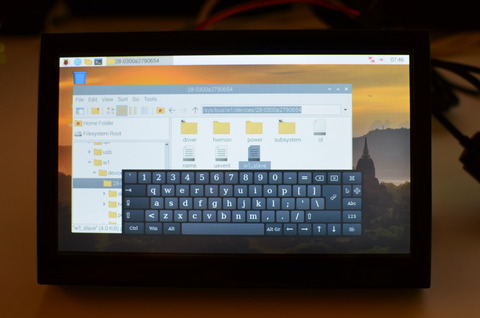

ファイルマネージャを開き、右ペインの下部より「/sys」を選択
続けて、左ペインに「bus」が表示されますので、ダブルタップ
「w1」、「devices」を開いていきます。
次は、環境によって異なりますが「28-0300a2790654」のようなフォルダがあると思いますので
開いておきます。「w1_slave」というファイルがあれば正解です!
DSC_8561

キーボードを開き、アドレスバーをタップ(アドレスバーにカーソルを入れます。)
Ctrl+Aで選択。Ctrl+Cでコピーをしておきます。
Home Folderをタップします。
DSC_8566

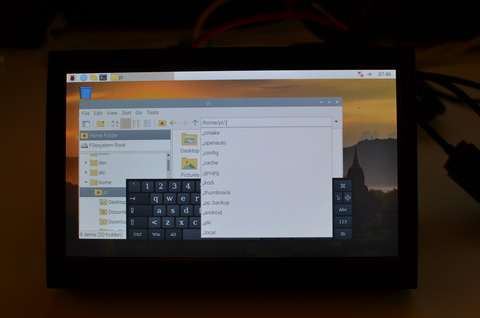

アドレスバーをクリックし、末尾に「/.openauto」と入力しEnterを押します。
DSC_8568

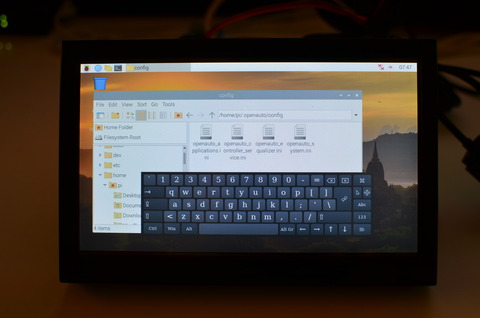

configフォルダを開きます。
DSC_8570

openauto_system.iniファイルを開きます。
DSC_8571

[General]の欄、「TemperatureSensorDescriptor=」に続けて先ほどコピーしてきたテキストを貼り付けます。
貼り付けたら続けて、w1_slaveと入力します。
TemperatureSensorDescriptor=/sys/bus/w1/devices/28-0300a2790654/w1_slave
の様になればばっちりです!
保存をしたら、再起動をしてみましょう。(デスクトップに貼ってあるショートカットでも可)

OpenAuto Proが起動したら、画面下部のギアのマークをクリックします。
DSC_8535

「Appearance」をタップ
DSC_8552

Show tempratureをオンにしてみましょう
DSC_8559

画面上部に温度が出たら成功です!
DSC_8575
